ORCAD Capture CIS数据库使用

ORCAD Capture CIS数据库
一、配置文件准备
Capture CIS是基于数据库的方式来使用元器件。配置CIS，首先要具备三个基本要素：
1、原理图Symbol；
2、PCB封装库；
3、和元器件相关的数据库（如Microsoft 的Access，SQL，Excel等）。
具备上述三个要素，我们即可以进行配置。
二、配置数据源

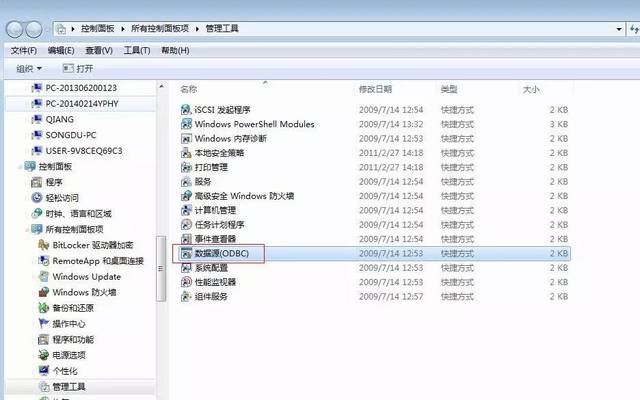

1、选择Windows的控制面板（Control Panel）\管理工具\数据源

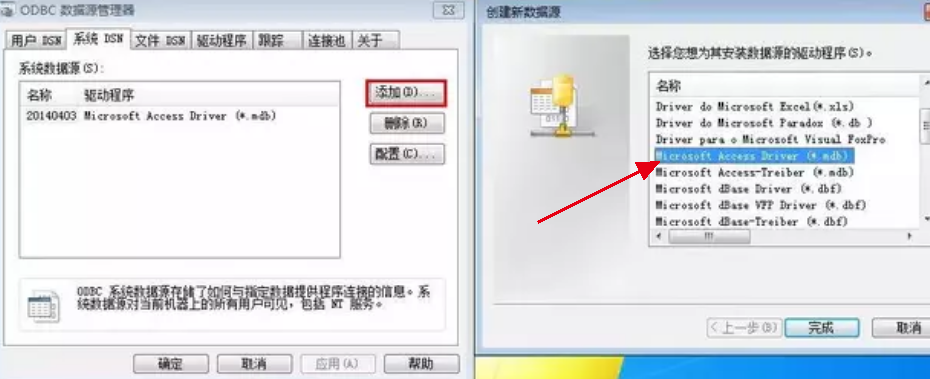

2、选择系统DSN，选择添加，在出现的对话框中，选择“Microsoft Access Driver（*.mdb）”，选择“完成”；

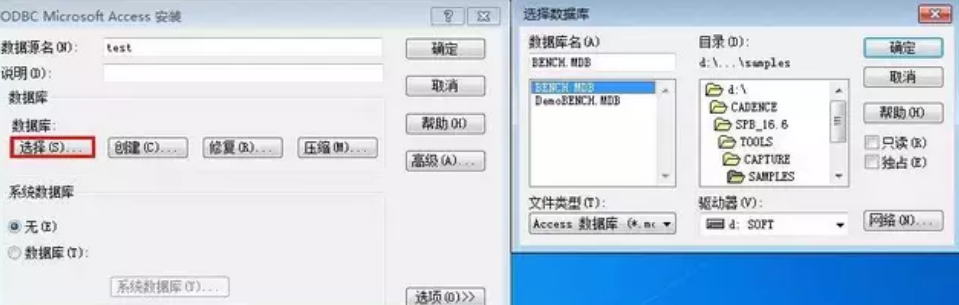

3、在接下来出现的对话框中，数据源名称我们命名为“test”，数据库选择D:\Cadence\SPB_16.6\tools\capture\samples目录下的Bench.mdb；

最后点确定完成数据源的设置。
注意：如果64位系统中默认无法找到对应数据源驱动（ACCESS数据库接口为32位），我们必须执行C:\Windows\SysWOW64\odbcad32.exe进程。
三、CIS配置
1、打开Capture CIS ，打开相应的工程文件；
2、进入SCH编辑页面，选择Options\CIS Configuration;

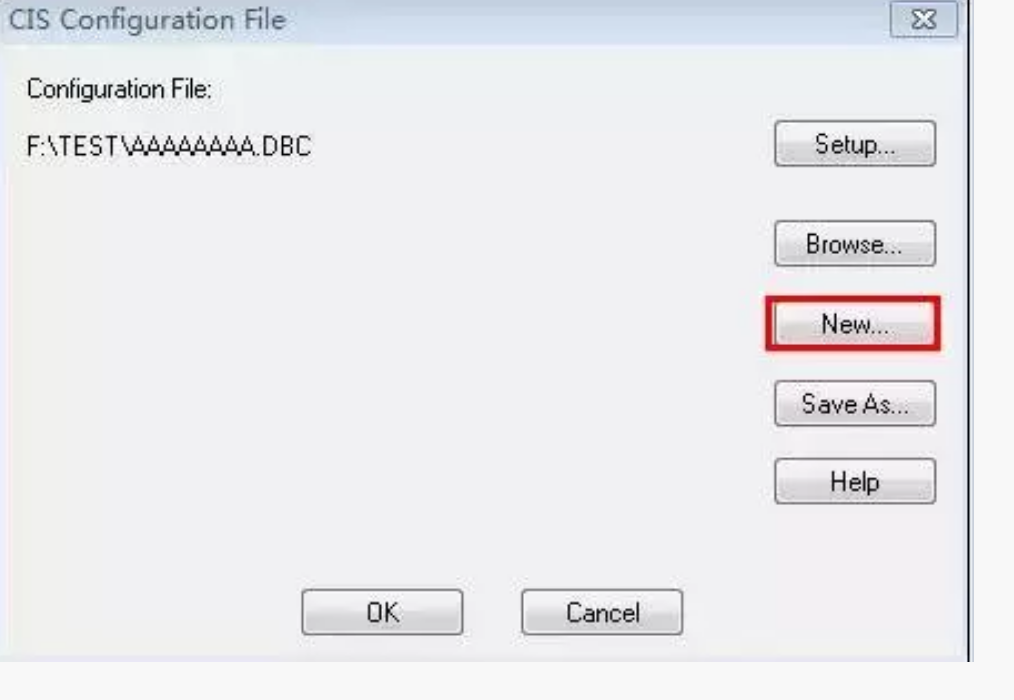

3、选择“New”

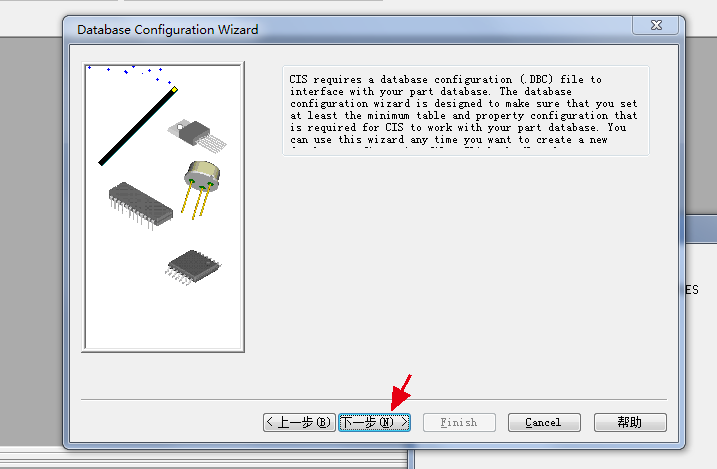

4、选择“下一步”

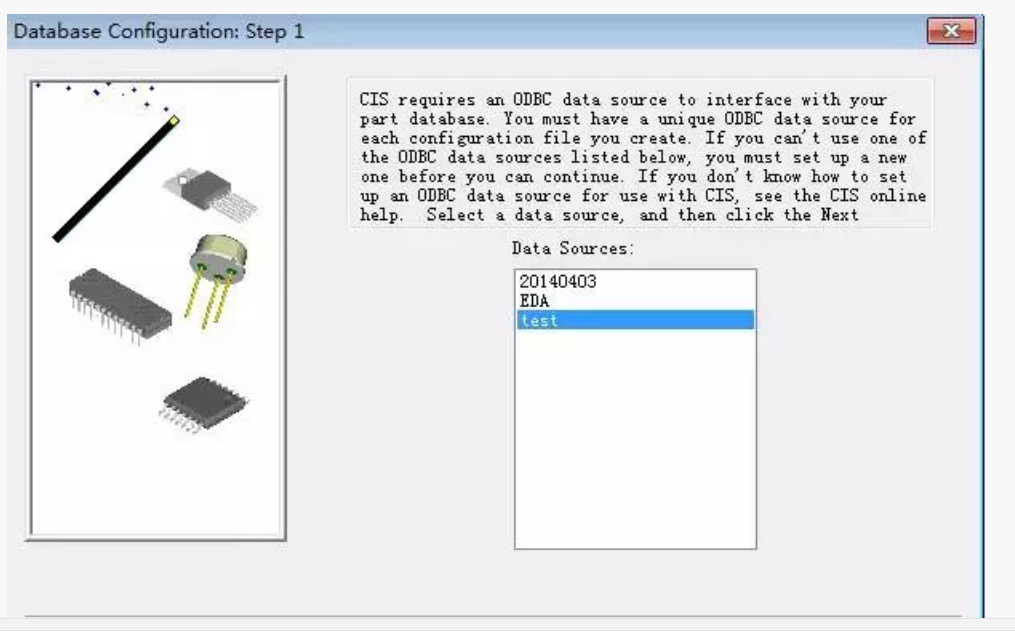

5、在Data Source中选择我们之前配置的数据源“Test”，点击“下一步”

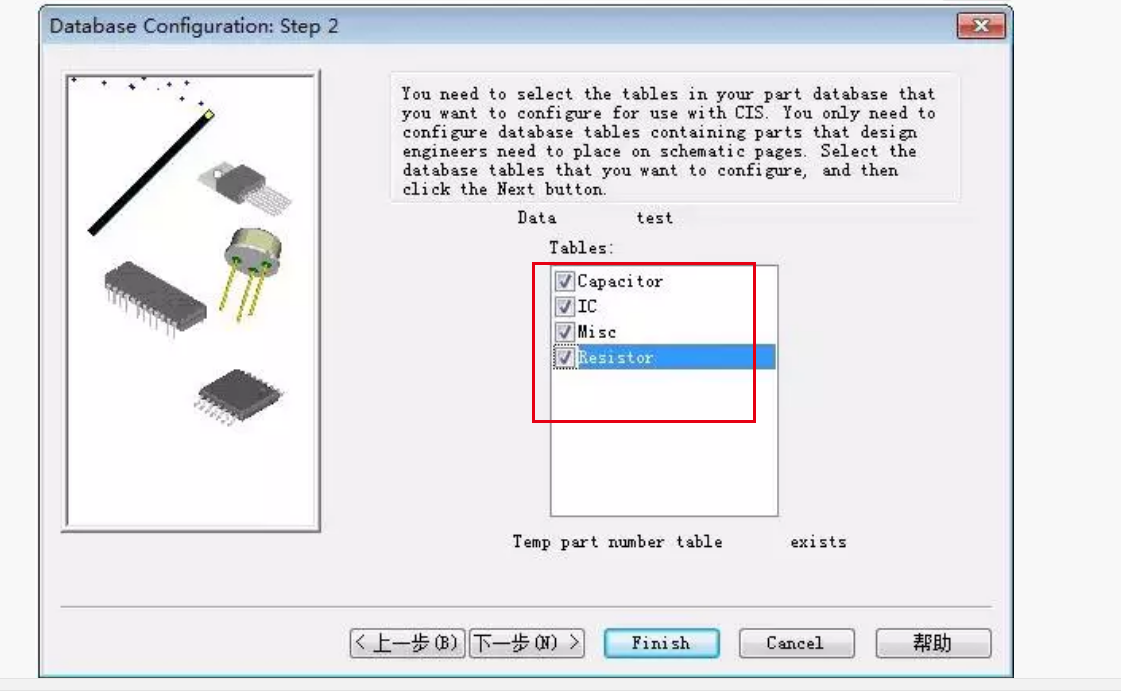

6、在Tabels中，选择需要的表格，这里选择全部；

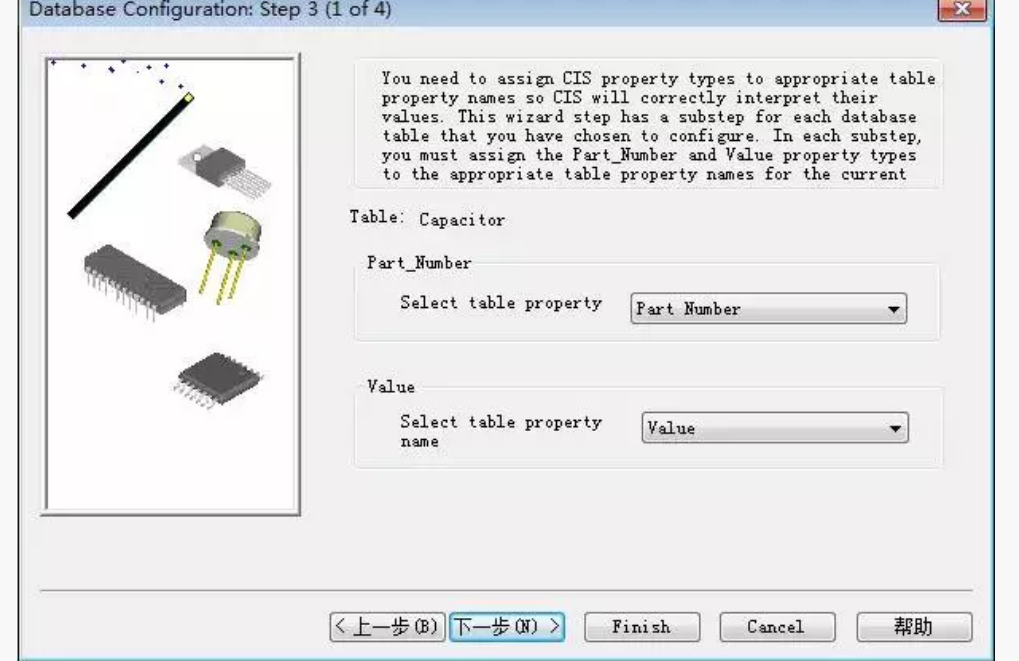

7、为表Capacitor匹配Part_Number和Value。注意这里的Part_Number和Value是Capture CIS的关键字，数据库中哪一个字段和其对应，就在下拉框中选中。在这里，我们选中“Part Number”和“Part_Number” 对应，选中“Value”和“Value”对应。点击下一步；同理，为表IC、Misc、Resistor匹配Part_Number和Value。

8、分别点击下一步，为表Capacitor、IC、Misc、Resistor匹配Part_type和Schematic_Part。点击下一步。

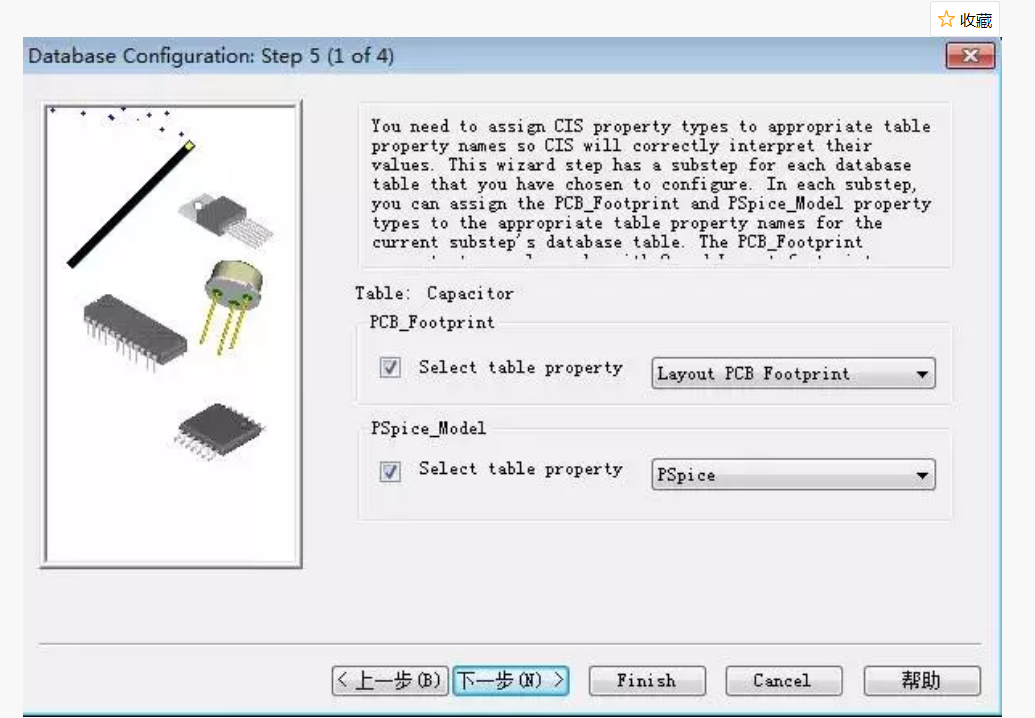

9、为表Capacitor、IC、Misc、Resistor匹配PCB_Footprint和Pspice_Model。在这里，我们选中“Layout PCB Footprint和“PCB_Footprint” 对应，选中“Pspice”和“Pspice_Model”对应。点击下一步；

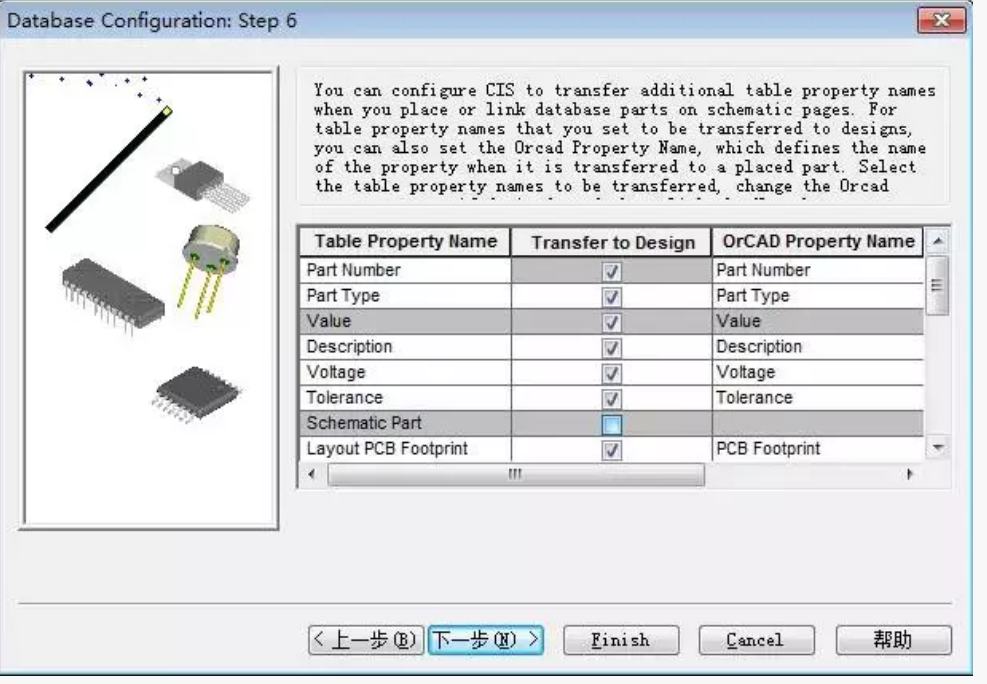

10、在配置的Step 6，我们将Transfer to Design一列都打上钩，即表示将数据库中的元器件属性全部带到设计中。

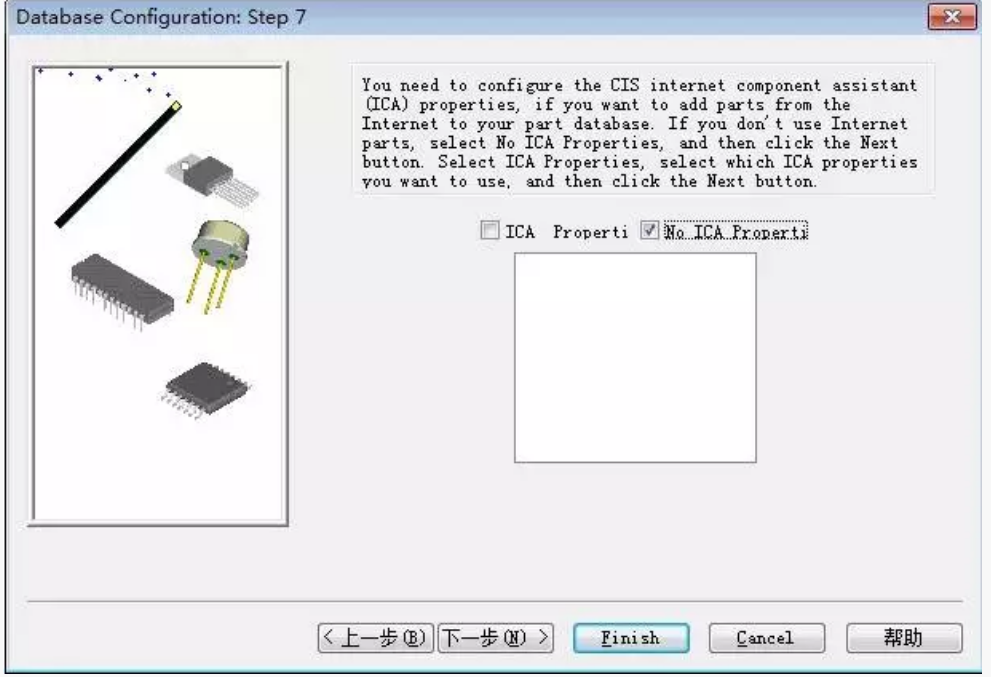

11、在Step 7，如果需要利用网上搜索元器件功能（ICA），在ICA Properties前打上钩（我们暂时略过），否则选择No ICA；

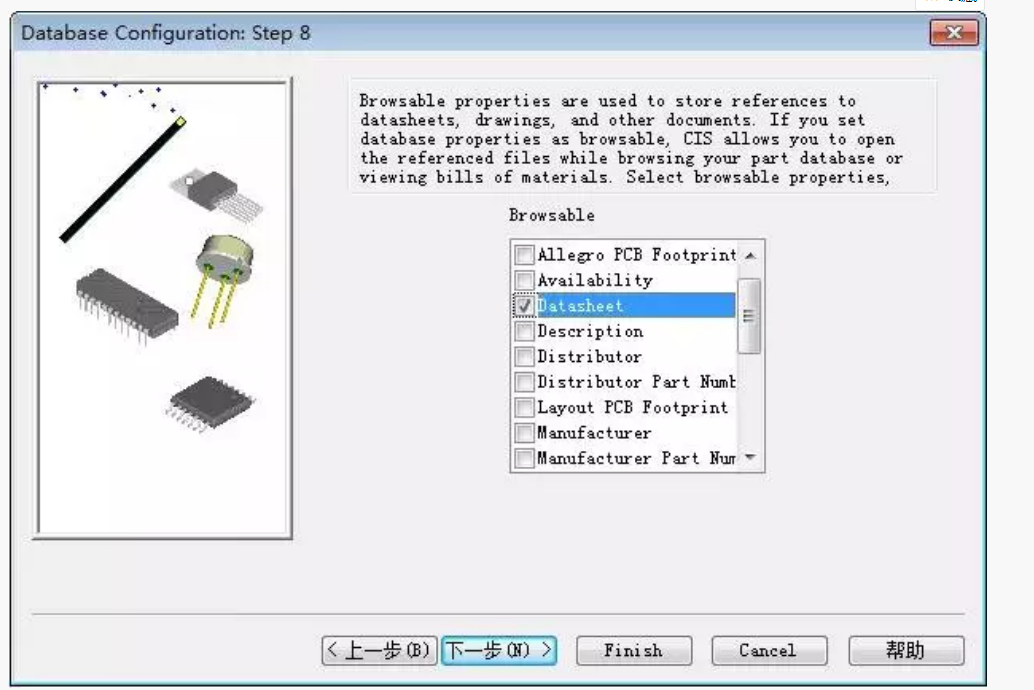

12、在Step 8，在Browsable下，我们选择datasheet,即在CIS Explore当中，可以直接点击打开Datasheet。

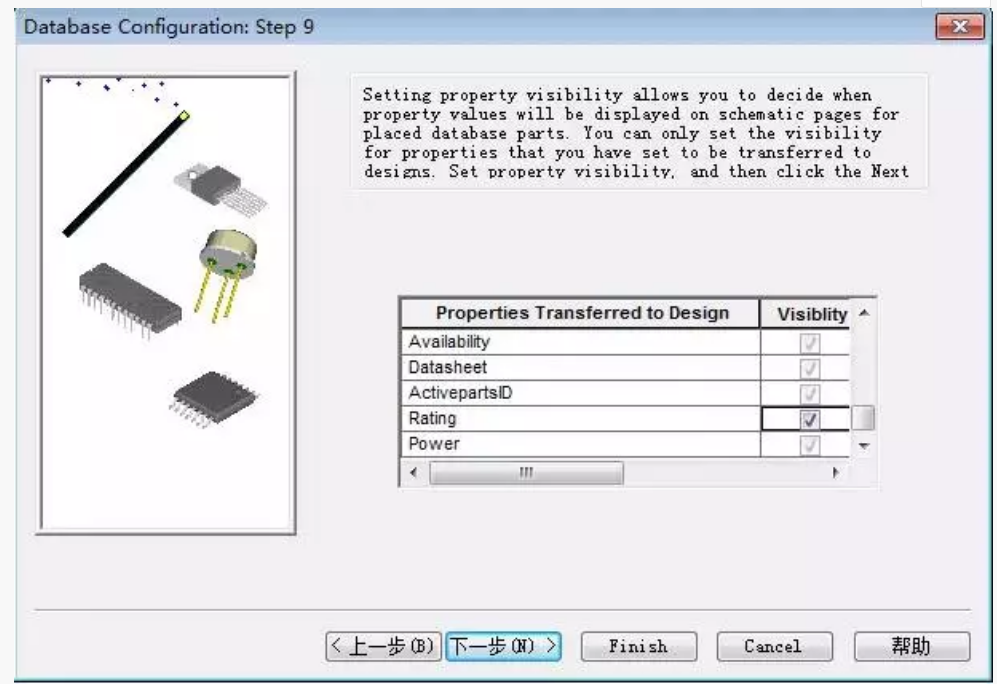

13、Step 9，选择Visiblity，即数据库属性被转移到设计中，是否直接在原理图页面上显示出来，这里我们选择默认设置。点击下一步；

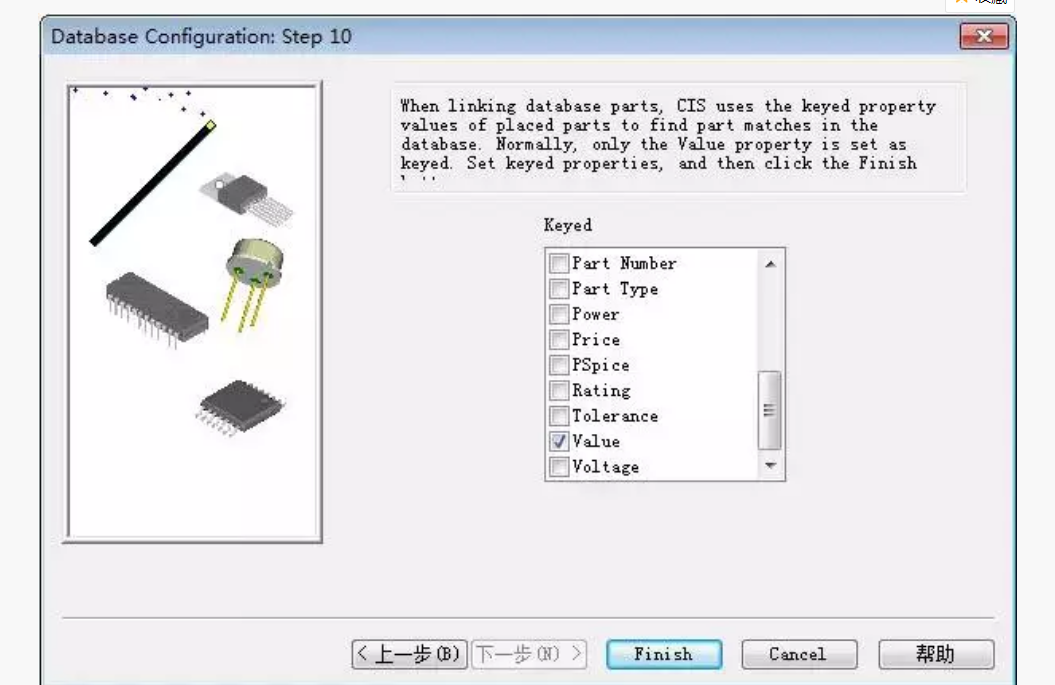

14、在下面一步选择关键字段Key界面中，我们选择Value，即Capture在将某个器件连接到数据库时，是根据Value的值去搜寻和Value值相等的器件；

15、点击Finish，我们完成设置;

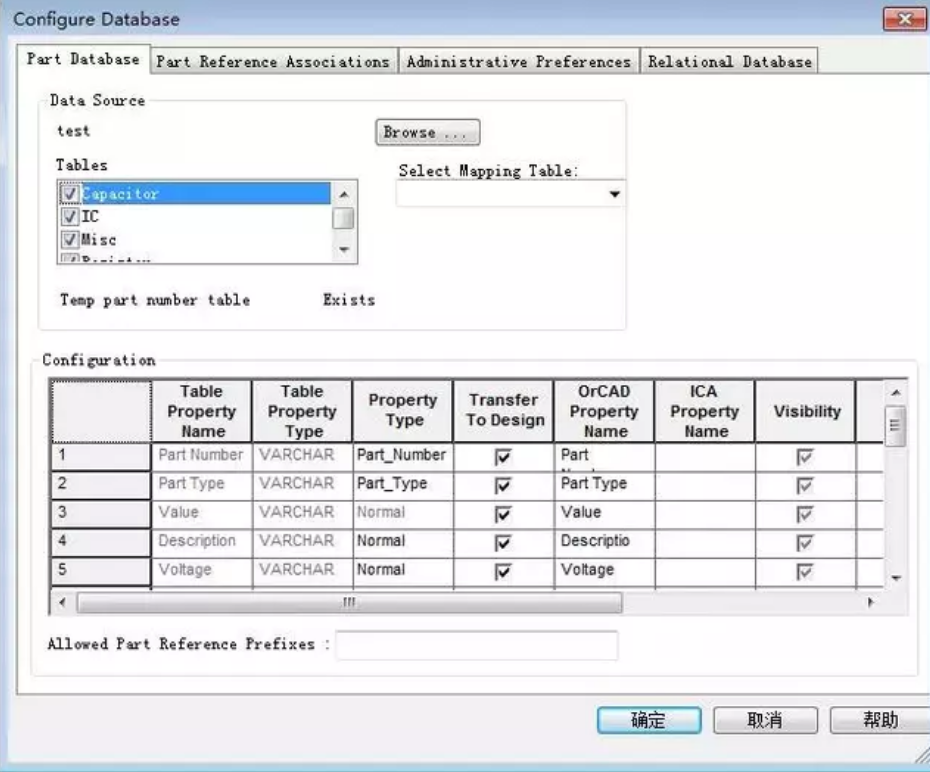

16、在接下来的对话框中，我们可以对前面的设置再做些修改，如无修改，我们直接选择“确定”，在出现的保存对话框中，我们将前面的设置保存为一个文件（*.dbc）,以后可以直接调用该文件，而不必再做一步步设置。

完成以上配置，我们即完成CIS所有设置。
四、文件调用路径设置
设置好以上配置文件后，我们要对原理图Symbol路径、PCB封装库路径等进行相应的配置。
Orcad安装好之后，自带了原理图Symbol（D:\Cadence\ORCAD_16.0\tools\capture\library），另外还有部分Layout的PCB 封装（D:\Cadence\ORCAD_16.0
\tools\layout_plus\library），我们以此为例进行数据库配置。
1、原理图Symbol路径的设置：
1:打开D:\Cadence\ORCAD_16.0\tools\capture，在该目录下找到Capture.ini文件，双击打开；

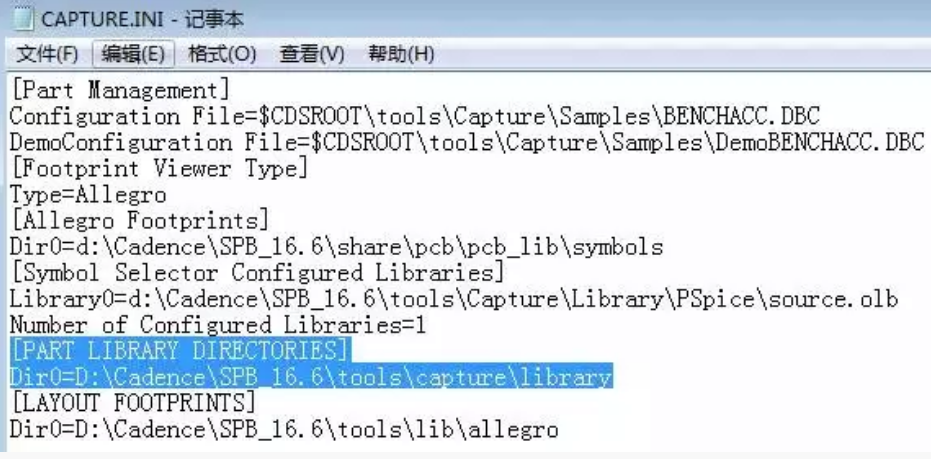

2:在Capture.ini文件中找到[PART LIBRARY DIRECTORIES]（如果没有，就自己加上），在该文字下，确定Dir0（路径）的值是原理图符号库的路径，在本例中，我们设置为Dir0= D:\Cadence\SPB_16.6\tools\capture\library。如果原理图符号是存放在企业内部网络的某台机器上，我们需要将该文件夹共享。比如放在网络中名称为A的相同路径下，我们就把Dir0的值设置成： Dir0=\\A\ D:\Cadence\SPB_16.6\tools\capture\library；(Dir0=\\192.168.1.127\spb_16.6 \sch),这样就完成了原理图符号库的设置。

2、PCB封装库路径的设置
1:打开D:\Cadence\SPB_16.6 \tools\capture，在该目录下找到Capture.ini文件，双击打开；

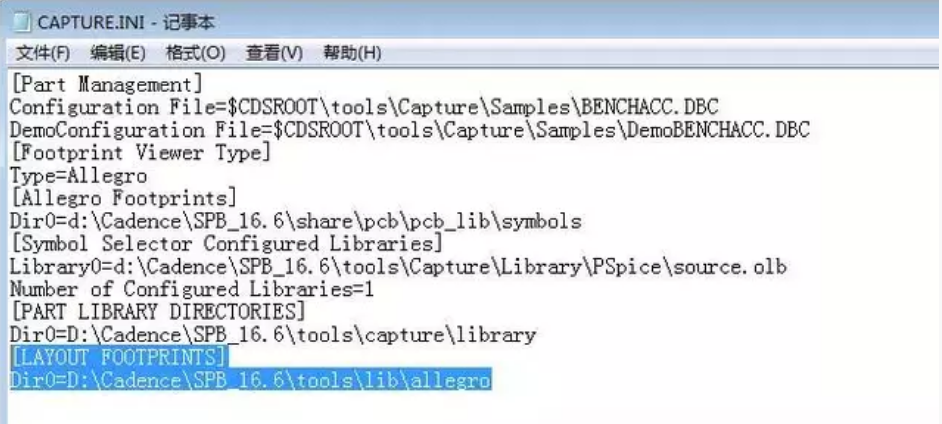

2:在Capture.ini文件中找到[LAYOUT FOOTPRINTS]（如果没有，就自己加上），在该文字下，确定Dir0（路径）的值是PCB 封装库的路径，在本例中，我们设置为Dir0= D:\Cadence\SPB_16.6 \tools\layout_plus\library。如果PCB封装库是存放在企业内部网络的某台机器上，我们需要将该文件夹共享。比如放在网络中名称为A的相同路径下，我们就把Dir0的值设置成：Dir0=\\A\ D:\Cadence\SPB_16.6 \tools\layout_plus\library；(Dir0=\\192.168.1.127\spb_16.6 \lib)这样就完成了PCB封装库的设置。

此两项的路径设置，即完成对原理图symbol及PCB封装库的调用指定。
至此，已完成对CIS数据库的配置工作。
五、CIS数据库的分享
企业中心库为了便于管理与维护，我们需要在服务器中开辟共享文档（权限可控制），在此共享文档中，用户可以调用这些器件及其信息，而库管理员可以对库进行编辑与维护。
1、设置服务器共享文档
在服务器端设置共享文档，并设置其权限为：库管理员——所有权限；工程师——只读权限。

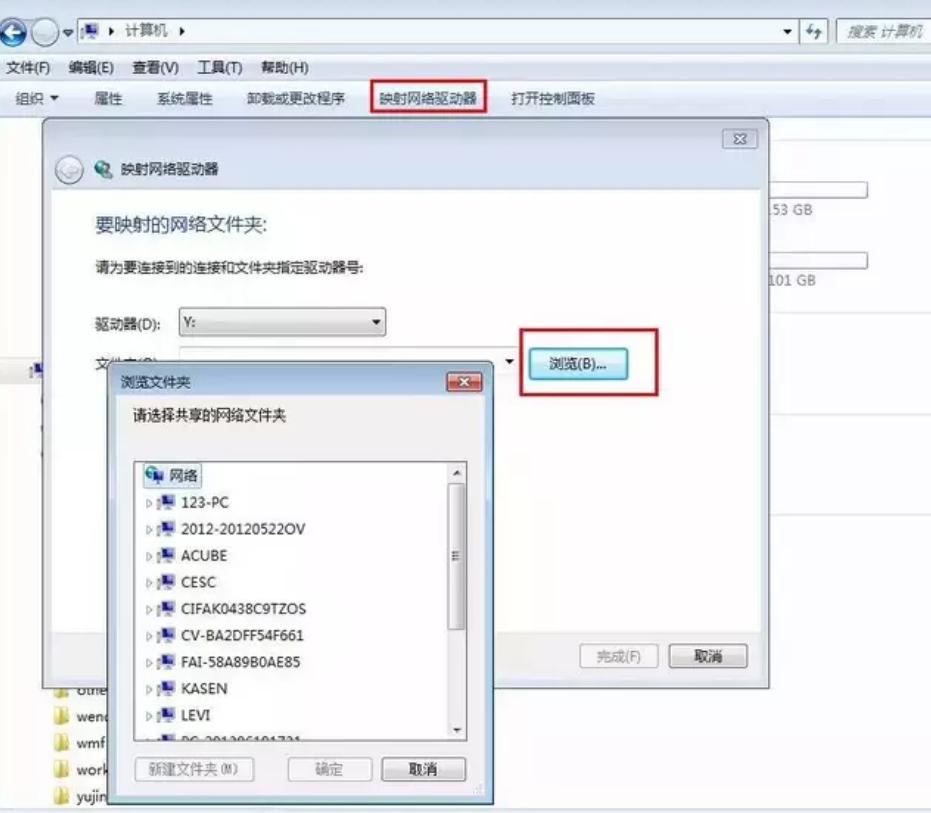

2、设置服务器端网络映射盘
在服务器端设置网络映射盘，并将该网络映射盘与上一步创建的共享文档路径对应。
注意：为了确保所有服务器/客户端器件中心库设置一致，建议所有的客户端网络映射盘保持一致。

3、设置分享路径
对于同一公司，工程师用统一的数据库、Symbol和PCB Footprint是非常有必要的。实现CIS数据库的共享即能实现各数据的团队共享。
1、在Capture.ini文件中设置好原理图Symbol路径、PCB封装库路径（对应到服务器的地址），然后拷贝给其他工程师，其他工程师可以直接将Capture.ini拷贝到其机器，覆盖相应的Capture.ini。
2、将填写好器件信息的.mdb文件放到服务器上的指定目录下，然后将对应地址提供给其他工程师，其他工程师在配置数据源时选定此指定的.mdb，然后再做相应的CIS配置。
完成后，即可实现CIS数据库的统一管理和共享。
